Bài 9 · Nâng cao · đọc 7 phút

Biến tấu hình khối: từ hộp vuông tới hộp độc đáo

Hộp lạ mắt không cần một kỹ sư thiên tài. Bắt đầu từ khối hộp vuông rồi "gọt", "kéo", "xoắn" hay làm cong một cạnh — mỗi phép biến đổi cho ra một dáng hộp mới, và vẫn dựng khuôn bằng đúng quy trình T-X.

Cập nhật · Pacvina

Đọc xong bạn sẽ
  • Năm phép biến tấu khối cơ bản
  • Biết dáng nào sản xuất được, dáng nào chỉ để trưng bày
  • Thử lăng trụ lục giác, tam giác, hộp có quai

Năm phép biến tấu

Gọt cạnh Gọt mặt (nóc xiên) Gọt góc Xoắn Cạnh cong
Mọi dáng hộp lạ đều bắt đầu từ một khối đơn giản rồi biến đổi.
  • Gọt mặt: cắt xiên nóc hộp → hộp nóc dốc, đứng nghiêng trên kệ rất bắt mắt.
  • Gọt cạnh: vát một cạnh thành mặt mới. Gọt hai cạnh nóc đối nhau → hộp mái nhà.
  • Gọt góc: cắt một góc thành mặt tam giác. Hộp đứng được trên chính mặt đó.
  • Xoắn: xoay nắp lệch với đáy (khoảng 10°) → thân hộp vặn nhẹ. Lệch quá 20° thì ít khi đẹp.
  • Cạnh cong: thay nếp thẳng bằng nếp cong. Bán kính cong ≈ chiều dài cạnh + 5%. Nếp cong ở cạnh đứng phải đặt đối xứng, số cạnh chẵn.

Các phép này có thể làm nhiều lần hoặc kết hợp. Chỉ riêng việc gọt cạnh 45° theo các tổ hợp khác nhau đã cho ra hơn trăm dáng hộp.

Lăng trụ: bước đầu tiên dễ nhất

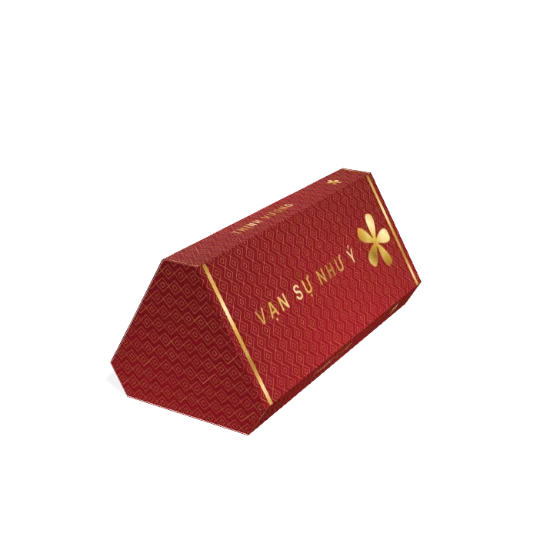

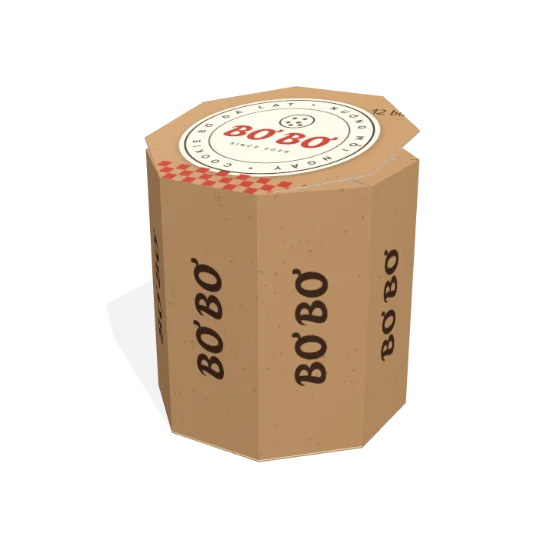

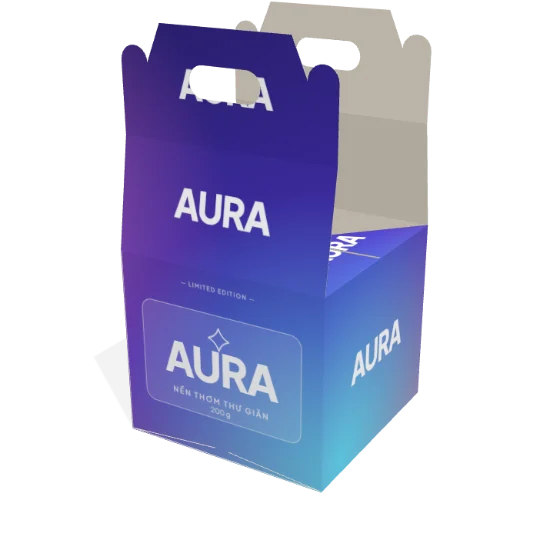

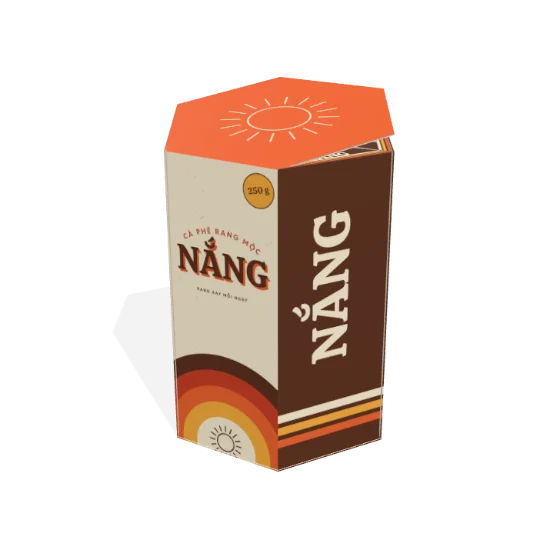

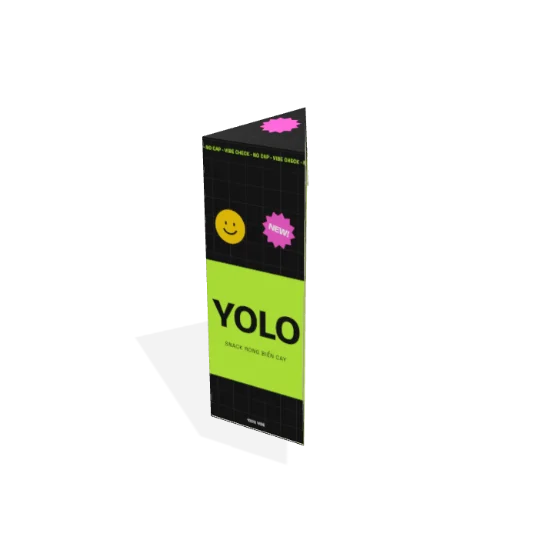

Mockup 3D Hộp lục giácHộp lục giácMockup 3D Hộp tam giácHộp tam giácMockup 3D Hộp bát giácHộp bát giácMockup 3D Hộp lục giác dẹtHộp lục giác dẹtMockup 3D Hộp bánh có quai xáchHộp bánh có quai xách
Mặt 1Nắp lục giácNắp đáy
Lăng trụ n cạnh: nếp thân gấp 360°/n (lục giác 60°), nắp chính là đa giác tiết diện, các tai bụi vát theo nửa góc trong để không chồng nhau.

Đẹp nhưng có sản xuất được không?

  • Dáng nào xếp phẳng được (gấp dẹt lại sau khi dán) thì nhà in dán máy được, giá rẻ. Hộp vuông, lăng trụ, hộp đáy tự động đều xếp phẳng được.
  • Dáng có góc nhọn, nhiều mặt tam giác thường phải dán tay: hợp hộp quà, số lượng ít.
  • Tai hẹp dần trên mặt tam giác không tự khoá: thêm cánh phụ cho tai thành 90–120°, hoặc thêm khoá vai.
Quy tắc của người thiết kế: đừng gom quá nhiều phép biến tấu vào một hộp. Một ý tưởng rõ ràng (một mặt xiên, một cạnh cong) thường đẹp hơn năm ý tưởng chồng lên nhau.

Làm thử ngay

  1. Mở hộp lục giác bằng nút bên dưới. Đổi cạnh a và chiều cao để thấy dáng thay đổi.
  2. Thử hộp tam giác, bát giác: cùng một quy tắc nắp đa giác + tai vát.
  3. Muốn dáng riêng? Quay lại bài T-X: dựng các mặt trong Tự dựng rồi bấm Thêm tai T-X.
Mở hộp lục giác và thử biến tấu
Cần tài khoản miễn phí để mở Studio — làm trọn — hộp miễn phí: file in, khuôn, mockup.

Lỗi hay gặp

  • Ghép quá nhiều biến tấu → hộp rối mắt và khó gấp.
  • Dùng tai hẹp dần mà không có khoá → hộp tự bung.

Câu hỏi thường gặp

Làm sao thiết kế hộp có hình dáng độc đáo?

Bắt đầu từ một khối đơn giản rồi gọt mặt, gọt cạnh, gọt góc, xoắn hoặc làm cong cạnh. Mỗi phép biến đổi cho ra một dáng mới và vẫn dựng khuôn bằng quy trình T-X.

Hộp lục giác gấp góc bao nhiêu độ?

Lăng trụ n cạnh có nếp thân 360°/n, nên hộp lục giác gấp 60° ở mỗi nếp thân, nắp là đúng hình lục giác tiết diện.

Hộp dáng lạ có sản xuất hàng loạt được không?

Dáng xếp phẳng được (hộp vuông, lăng trụ, đáy tự động) thì nhà in dán máy được, giá rẻ. Dáng nhiều góc nhọn thường phải dán tay, hợp số lượng ít.

Tóm tắt

  • Gọt, kéo, xoắn, làm cong — bắt đầu từ một khối đơn giản.
  • Xếp phẳng được thì rẻ; nhiều góc nhọn thì dán tay.
  • Mọi dáng mới vẫn dựng khuôn bằng quy trình T-X.
